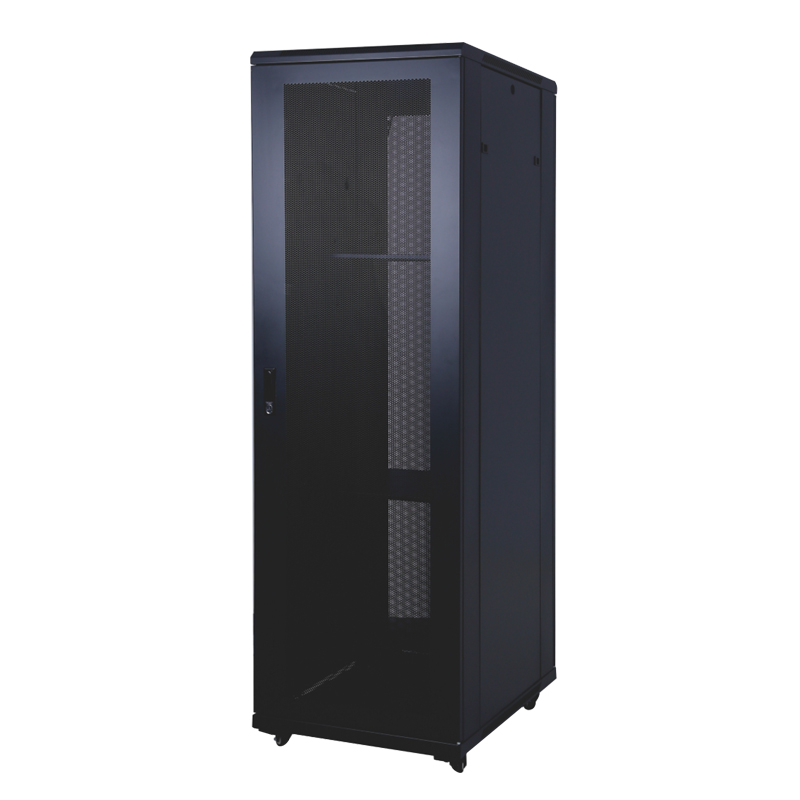

T-NC04
材料
采用 SPCC 优质冷轧钢板
厚度：方孔条 2.0mm，横梁 1.5mm，其余 1.2mm
表面处理
脱脂，陶化，静电喷塑
防护等级
IP20
设计标准
符合 ANSI/AIARS-310-D、DIN41491:PART1、 IEC297-2、
DIN41494:PART7、GB/T3047.2-92 标准，兼容 ETSI 标准
载重能力
额定静载承重 800KGS（带支撑脚）
产品特征:
- ♦ 结构可靠稳固，静负荷可达 800KGS
- ♦ 柜体支持安装高承重脚轮及水平调整脚，便于移动和固定
- ♦ 前后门采用高通风网孔门，可实现大量前后气流流动；打开角度可达 180°。易于组装和操作
- ♦ 顶盖和底板配有线缆出入口。顶盖具有散热功能可选配散热风机，底板具有通风和防鼠功能
- ♦ 快速拆卸侧门，便于使用维护。可选配安全防盗锁，确保柜内设备安装
- ♦ 有齐全的可选配件可供客户选择，质量可靠
产品亮点:
| 承重能力强 | 静载承重可达 800KGS。 |
| 高通风门 | 前后门通风网孔门，可实现大量前后气流流动，高达 78% |
| 节约成本 | 此柜体支持散装出货运输，相比整装可节省 2/3 空间。从而减少运输成本。 |
| 易于维护 | 顶盖和侧门采用免工具快装拆装式结构，便于使用维护 |
| 有效的线缆管理设计 | 顶底大量的线缆通道，带有大型电缆接入槽，同时有电缆管理导轨可供选配。 |

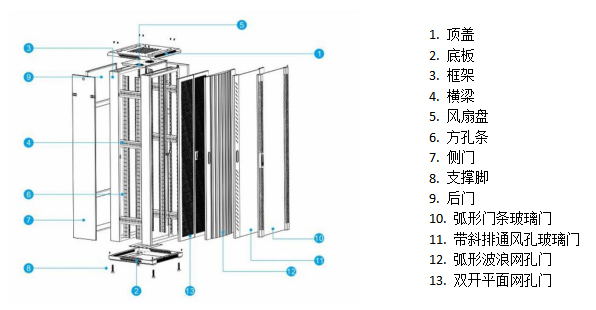

结构解析:
配置清单:
|
序号 |
组件名称 |
说明 |
数量 |
备注 |
|
1 |
顶盖 |
优质冷轧钢板 |
1个 |
|
|
2 |
底板 |
优质冷轧钢板 |
1个 |
|
|
3 |
框架 |
前框和后框 |
2个 |
|
|
4 |
横梁 |
优质冷轧钢板 |
≤32U，4个；＞32U，6个 |
|
|
5 |
方孔条 |
优质冷轧钢板 |
4个 |
|
|
6 |
侧门 |
优质冷轧钢板 |
2个 |
|
|
7 |
后门 |
双开网孔门 |
1个 |
|
|
8 |
前门 |
单开网孔门 |
1个 |
|
|
9 |
脚轮及调整脚 |
2 英寸脚轮及水平调整脚 |
4套 |
|
|
10 |
用户配件 |
M6 卡扣螺丝，卡扣螺母，塑料垫圈 |
40套 |
|
|
11 |
连接盒 |
800 宽柜体专用 |
≤32U，8个；＞32U，12个 |
|
|
12 |
垂直理线槽 |
800 宽柜体专用 |
2个 |
|
规格参数:
|
产品型号 |
宽度（mm） |
深度（mm） |
高度（mm） |
U 数 |
备注 |
|
T-NC04*6042 |
600 |
1000 |
2051 |
42U |
|
|
T-NC04*6142 |
600 |
1100 |
2051 |
42U |
|
|
T-NC04*6047 |
600 |
1000 |
2273 |
47U |
|
|
T-NC04*6147 |
600 |
1100 |
2273 |
47U |
|
|
T-NC04*6242 |
600 |
1200 |
2051 |
42U |
|
|
T-NC04*6247 |
600 |
1200 |
2273 |
47U |
|
|
T-NC04*8042 |
800 |
1000 |
2051 |
42U |
|
|
T-NC04*8142 |
800 |
1100 |
2051 |
42U |
|
|
T-NC04*8047 |
800 |
1000 |
2273 |
47U |
|
|
T-NC04*8147 |
800 |
1100 |
2273 |
47U |
|
|
T-NC04*8242 |
800 |
1200 |
2051 |
42U |
|
|
T-NC04*8247 |
800 |
1200 |
2273 |
47U |
|
备注：高度含脚轮。
包装方式 采用整装包装，前后纸框/’进行保护，以及可选散装包装。
