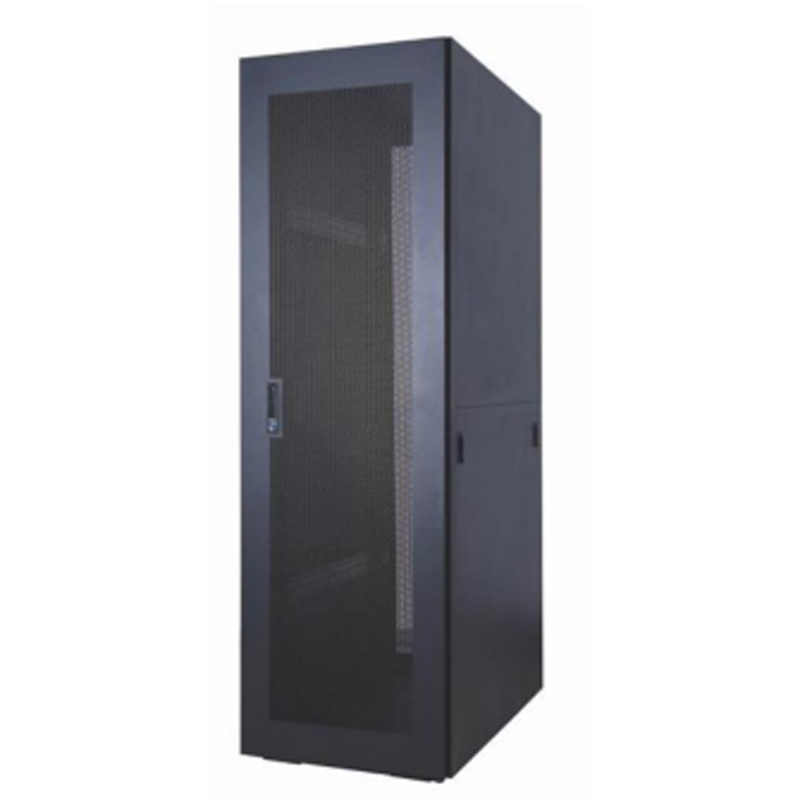

T-SC03
材料
采用 SPCC 优质冷轧钢板
厚度：方孔条 2.0mm，横梁 1.5mm，其余 1.2mm
表面处理
脱脂，陶化，静电喷塑
防护等级
IP20
设计标准
符 合 ANSI/AIARS-310-D、 DIN41491:PART1、 IEC297-2、DIN41494:PART7、GB/T3047.2-92 标准，兼容 ETSI 标准
载重能力
额定静载承重 1500KG（带支撑脚）
产品特征:
- ♦ 框架采用九折型材，由三通连接焊接而成，整体结构稳固
- ♦ 高密度单开网孔前门及双开网孔后门，配合高档锌合金门铰链
- ♦ 前门可选配独特的不锈钢装饰条及氛围照明
- ♦ 可拆卸分段式侧门，方便拆装使用；采用专业锁具进行固定，保证柜内安全
- ♦ 顶底预留多处线缆管理通道，支持各种方式的线缆管理方案
- ♦ 柜体支持安装高承重脚轮及水平支撑脚，便于移动和固定
- ♦ 配套齐全的可选配件，可供选择配置
产品亮点:
| 承重能力强 | 采用九折型材结构焊接框架，整体结构稳固，静负荷可达 1500KG |
| 优良的通风门 | 高密度网孔前后门，通风达到 75%以上 |

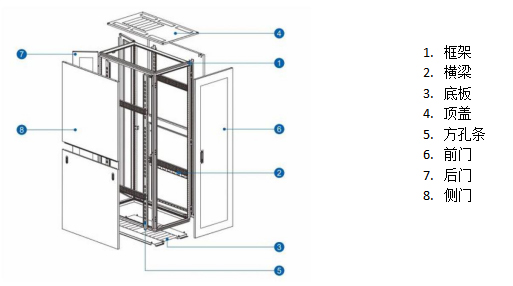

结构解析:
配置清单:
|
序号 |
组件名称 |
说明 |
数量 |
备注 |
|
1 |
框架 |
九折型材骨架 |
1个 |
|
|
2 |
横梁 |
优质冷轧钢板 |
4个 |
|
|
3 |
底板 |
优质冷轧钢板 |
1个 |
|
|
4 |
顶盖 |
优质冷轧钢板 |
1个 |
|
|
5 |
方孔条 |
优质冷轧钢板 |
4个 |
|
|
6 |
前门 |
弧形网孔门 |
1个 |
|
|
7 |
后门 |
双开网孔门 |
1个 |
|
|
8 |
侧门 |
上下两块为一套 |
4套 |
|
|
9 |
用户配件 |
M6 卡扣螺丝，卡扣螺母，塑料垫圈 |
40套 |
|
规格参数:
|
产品型号 |
宽度（mm） |
深度（mm） |
高度（mm） |
U 数 |
备注 |
|
T-SC03*6042 |
600 |
1000 |
1975 |
42U |
|
|
T-SC03*6142 |
600 |
1100 |
1975 |
42U |
|
|
T-SC03*6047 |
600 |
1000 |
2225 |
47U |
|
|
T-SC03*6147 |
600 |
1100 |
2225 |
47U |
|
|
T-SC03*6242 |
600 |
1200 |
1975 |
42U |
|
|
T-SC03*6247 |
600 |
1200 |
2225 |
47U |
|
|
T-SC03*8042 |
800 |
1000 |
1975 |
42U |
|
|
T-SC03*8142 |
800 |
1100 |
1975 |
42U |
|
|
T-SC03*8047 |
800 |
1000 |
2225 |
47U |
|
|
T-SC03*8147 |
800 |
1100 |
2225 |
47U |
|
|
T-SC03*8242 |
800 |
1200 |
1975 |
42U |
|
|
T-SC03*8247 |
800 |
1200 |
2225 |
47U |
|
备注：高度不含脚轮。
包装方式
采用前后纸框，护角保护。
