T-SC05
材料
采用 SPCC 优质冷轧钢板,镁铝合金
厚度：方孔条 2.0mm，横梁 1.5mm，其余 1.2mm
表面处理
脱脂，陶化，静电喷塑
防护等级
IP20
设计标准
符合 ANSI/AIARS-310-D、 DIN41491:PART1、 IEC297-2、DIN41494:PART7、GB/T3047.2-92 标准，兼容 ETSI 标准
载重能力
额定静载承重 2000KGS（带支脚）
产品特征:
- ♦ 独特的铝合金门体设计，整体美观大方
- ♦ 重型服务器机柜，独立的框架结构设计，稳重牢固，承重高达 2000KG
- ♦ 柜体支持安装高承重脚轮及水平调整脚，便于移动和固定
- ♦ 采用弧形通风网孔前门以及双开网孔后门，具有高通风型，实现气流可靠运行
- ♦ 顶底预留多处线缆管理通道，支持各种方式的线缆管理方案
- ♦ 两段式可拆卸侧门，便于使用维护。可选配安全防盗锁，确保柜内设备安装
- ♦ 有齐全的可选配件可供客户选择，质量可靠
产品亮点:
| 铝合金门体 | 独特的铝合金门边设计，美观大方 |
| 超高承载量 | 静载承重高达 2000KGS |
| 高通风量 | 网孔门可实现大量前后气流流动，高达 78% |
| 节约成本 | 此柜体支持散装出货运输，相比整装可节省 2/3 空间。从而减少运输成本 |
| 易于维护 | 顶盖和侧门采用免工具快装拆装式结构，便于使用维护 |
| 有效的线缆管理设计 | 顶底大量的线缆通道，带有大型电缆接入槽，同时有电缆管理导轨可供选配 |

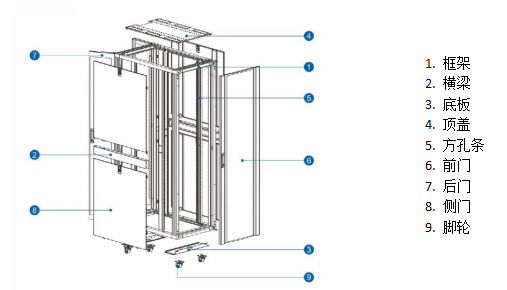

结构解析:
配置清单:
|
序号 |
组件名称 |
说明 |
数量 |
备注 |
|
1 |
框架 |
前后框架 |
2个 |
|
|
2 |
横梁 |
优质冷轧钢板 |
6个 |
|
|
3 |
底板 |
优质冷轧钢板 |
1个 |
|
|
4 |
顶盖 |
优质冷轧钢板 |
1个 |
|
|
5 |
方孔条 |
优质冷轧钢板 |
4个 |
|
|
6 |
前门 |
弧形网孔门 |
1个 |
|
|
7 |
后门 |
双开网孔门 |
1个 |
|
|
8 |
侧门 |
优质冷轧钢板 |
4个 |
|
|
9 |
脚轮及调整脚 |
脚轮及水平调整脚 |
4套 |
|
|
10 |
用户配件 |
M6 浮动螺丝，卡扣螺母，塑料垫圈 |
40套 |
|
规格参数:
|
产品型号 |
宽度（mm） |
深度（mm） |
高度（mm） |
U 数 |
备注 |
|
T-SC05*6042 |
600 |
1000 |
1955 |
42U |
|
|
T-SC05*6142 |
600 |
1100 |
1955 |
42U |
|
|
T-SC05*6047 |
600 |
1000 |
2177 |
47U |
|
|
T-SC05*6147 |
600 |
1100 |
2177 |
47U |
|
|
T-SC05*6242 |
600 |
1200 |
1955 |
42U |
|
|
T-SC05*6247 |
600 |
1200 |
2177 |
47U |
|
|
T-SC05*8042 |
800 |
1000 |
1955 |
42U |
|
|
T-SC05*8142 |
800 |
1100 |
1955 |
42U |
|
|
T-SC05*8047 |
800 |
1000 |
2177 |
47U |
|
|
T-SC05*8147 |
800 |
1100 |
2177 |
47U |
|
|
T-SC05*8242 |
800 |
1200 |
1955 |
42U |
|
|
T-SC05*8247 |
800 |
1200 |
2177 |
47U |
|
备注：高度不含脚轮
包装方式 采用整装包装方式，前后纸框保护，以及可选散装包装。
